בחירת החומר המתאים לאנודה יכולה ליצור או לשבור את התהליך האלקטרוכימי שלך. הוויכוח ביןאנודת titanium mmoואנודת גרפיט עדיין חשובה בין אם אתה אחראי על מפעל כלור-אלקלי, מערכת לטיפול בשפכים או מתקן לציפוי אלקטרוני. שני החומרים שימשו בעסקים רבים ושונים ברחבי העולם, אך הביצועים שלהם שונים מאוד בדרכים המשפיעות על המחירים, לוחות הזמנים של התחזוקה והיעילות הכללית של המערכת שלך.
זה לא מספיק רק לדעת על הפרטים הטכניים של ההבדלים האלה. עליך לבצע בחירות על סמך מידע מדויק התואם את הצרכים של היישום שלך, התקציב שלך ויעדי התפעול לטווח ארוך-. ההשוואה היסודית הזו בוחנת איך שני סוגי האנודות האלה משתווים בהרבה תחומים שונים, מהאופן שבו הם בנויים ועד כמה טוב הם עובדים בעולם האמיתי וכיצד זה משפיע על השורה התחתונה שלך.
1. מפרט
צורות כלליות: צלחת, מוט, רשת, צינור או התאמה אישית
ציפוי: הנוסחה הקלאסית של Ir, IrO₂, Ru-Ir, Pt, PbO₂ או התאמה אישית
תגובה אלקטרוכימית: תגובת התפתחות חמצן/ תגובת התפתחות מימן/ תגובת אבולוציה של כלור
קוד פנימי: NAVI-1-001
מותג: NAVI Titanium®
חומר בסיסי: טיטניום טהור Gr1
תחומים מתקדמים של NAVI: חיטוי בריכות שחייה, טיפול בשפכים וכו'.
2. מדריך רכישה
(1) תהליך
NAVI Titanium (מאז 2008) יכול לעבד לפי שרטוטי העיצוב שלך
(2) מדגם חינם
NAVI Titanium אספקת מדגם חינם למפרטים כלליים
(3) תמיכה טכנולוגית
שירות מקצועי-עבור-אחד, ללא עיצוב, מוזמן לפנות אלינו
אנודת טיטניום MMO לעומת אנודת גרפיט: הבדלים בעיבוד ובמבנה
תהליך הכנת שני סוגי האנודות הללו מראה הבדלים חשובים המשפיעים על מידת העבודה בסופו של דבר. בדרך כלל משתמשים בתהליך פשוט לייצור אנודות גרפיט. קולה נפט או זפת פחם מערבבים, מעצבים ואז אופים בטמפרטורות גבוהות מאוד. תהליך פחמן זה יוצר מבנה נקבובי ובעל שכבות של אטומי פחמן המקובצים ברשת משושה. למוצר המוגמר מוליכות חשמלית טובה אך הגנה חלודה חלודה מכיוון שהוא מתפרק בקלות.
יצירת אנודות titanium mmo היא שיטה טכנולוגית מתקדמת יותר. התהליך מתחיל בבסיס טיטניום, שהוא לרוב טיטניום טהור או תערובת טיטניום שהוכנה בקפידה מבחוץ. היצרנים צובעים או מרססים תמיסות מתכת יקרות ערך המכילות אירידיום, רותניום, טנטלום או מתכות אצילות אחרות על בסיס הטיטניום כדי ליצור שכבות מרובות של ציפוי תחמוצת מתכת מעורב. ציפויים אלו נוצרים באמצעות שיטות פירוק בחום. כל שכבת כיסוי נאפית בטמפרטורות הנעות בין 350 מעלות ל-550 מעלות, מה שהופך משטח פעיל קטליטית ומשפר מאוד את ביצועי התגובות האלקטרוכימיות.
עובי השכבה הזו הוא בדרך כלל בין 6 ל-12 מיקרון, והיא מדודה בקפידה כמויות של תחמוצות מתכות שונות. בסיס הטיטניום מעניק לו חוזק והגנה מפני קורוזיה, ושכבת ה-MMO מעניקה לו פעילות קטליטית נהדרת ופיזור זרם. גרפיט לא יכול להשוות ליתרונות המשולבים של עיצוב דו-שכבתי זה.
הרכב מבני ומאפייני החומר

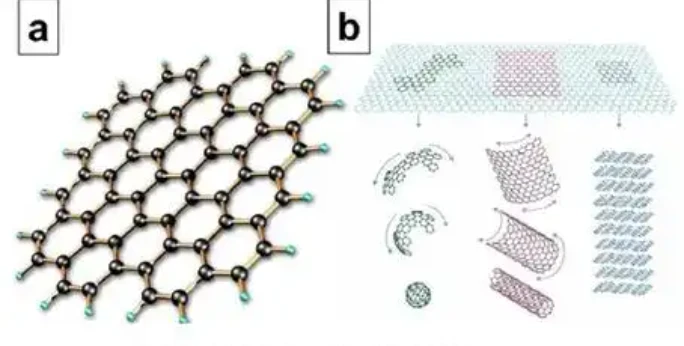

מבנה הפחמן באנודות גרפיט זהה לאורך כל חלקן. סדירות זו מקלה על היצירה, אך היא גם אומרת שכל האנודה נשחקת עם הזמן. המרווח בין השכבות במבנה הגבישי של הגרפיט מאפשר לאלקטרוליטים להיכנס, מה שמאיץ את הפירוק בתנאים כימיים קשים.
מצד שני, האנודת titanium mmoבעל מבנה לא אחיד ויש לו אזורים שימושיים שונים. בסיס הטיטניום נשאר יציב בצורתו ואינו מחליד מכיוון שהוא מכוסה בשכבת תחמוצת דקה אך חזקה מאוד. שכבת ה-MMO ממקדת את כל התגובות האלקטרוכימיות על פני השטח, כאשר האיכויות הקטליטיות שלה מנצלות את האנרגיה והזרם בצורה הטובה ביותר. הפיצול הארכיטקטוני הזה של תפקידים מבניים וקטליטיים הוא צעד ענק קדימה בדרך שבה מעוצבות האלקטרודות.

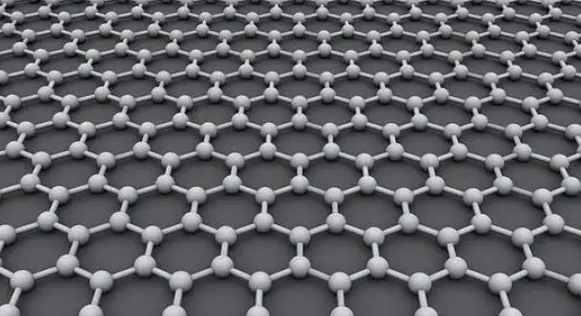

לתכונות פני השטח יש השפעה גדולה על אופן פעולת התגובות החשמליות. ברמה התת-אטומית, פני הגרפיט חלקים למדי, והמקומות היחידים שבהם ניתן למצוא אתרים פעילים הם לאורך הקצוות ובמקומות שבהם יש פגמים במבנה הגבישי שלו. שטח הפנים הפעיל הקטן הזה מגביל כמה טוב הוא פועל כזרז וכמה כוח הוא יכול להתמודד.
יש הבדל עצום בצורת שכבת ה-MMO על אנודות טיטניום. שיטות כיסוי מודרניות מייצרות מבנה "סדק-בוץ" עם הרבה סדקים וטבילים שמגדילים מאוד את שטח הפנים השימושי. התכונות המיקרוסקופיות הללו נותנות הרבה מקומות להתרחשות תהליכים אלקטרוכימיים. זו הסיבה שאנודות MMO יכולות להתמודד עם צפיפות זרם מעל 10,000 A/m² במצבים מסוימים, בעוד שלגרפיט יש בעיות מעל 2,000 A/m².
כיצד שיטות עיבוד משפיעות על ביצועי האנודה של טיטניום MMO ואנודת גרפיט?
לדיוק בייצור יש השפעה ישירה על הצלחת העסק. שיטות העיבוד המשמשות עבור כל סוג של אנודה קובעות גבולות ביצועים שלא ניתן לעלות עליהם, לא משנה מה תנאי ההפעלה.
השפעת הטיפול התרמי על מאפייני האלקטרודה
+
-
ביצועי האנודה של גרפיט תלויים בטמפרטורת הפחממה ומשך הזמן-טמפרטורות גבוהות יותר משפרות את המוליכות אך מגדילות את העלויות. עבור אנודות טיטניום MMO, טמפרטורת הפירוק משפיעה באופן קריטי על הידבקות הציפוי ועל הגבישיות. אפייה לא מספקת מייצרת ציפויים גרועים עם מוליכות נחותה. חום מוגזם מחמצן את מצע הטיטניום. היצרנים חייבים לשמור על בקרת טמפרטורה מדויקת בתוך חלונות צרים כדי להשיג ביצועים אופטימליים עבור כל סוג אנודה.
אחידות ציפוי ובקרת עובי
+
-
אנודות גרפיט דורשות טיפול ציפוי מינימלי, ומציעות שיפור ביצועים מוגבל. ציפוי האנודה טיטניום MMO דורש דיוק יוצא דופן-פיזור לא אחיד יוצר נקודות חמות שבהן השפלה מואצת. וריאציות בעובי משנות את חלוקת הזרם, כאשר חלקים דקים יותר חווים צפיפות זרם גבוהה יותר שמאיצה את הבלאי. יצרנים מובילים משתמשים במערכות ציפוי אוטומטיות עם-ניטור בתהליך, תוך שמירה על אחידות בתוך ±1 מיקרון סובלנות על פני כל משטח האנודה.
הפעלת פני השטח ומיזוג מוקדם
+
-
אנודות גרפיט דורשות בדרך כלל הכנה-מינימלית לפני ההתקנה. הפעלת אנודת טיטניום MMO כרוכה במיזוג אלקטרוכימי מתוחכם המייעל את מצב פני השטח של הציפוי, ומקים מאפייני פעולה יציבים. תהליך זה מפעיל אתרים קטליטיים ומייצר מינים מועילים על פני השטח המשפרים את הביצועים לאורך זמן. פרוטוקולי הפעלה נכונים יכולים להגדיל את חיי התפעול ב-15-30% בהשוואה לאנודות שהוכנסו ישירות לשירות, ומספקים יתרונות כלכליים משמעותיים.
השוואת יישומים של אנודת טיטניום MMO ואנודת גרפיט במערכות אלקטרוליזה
ביצועי-עולם אמיתי במגוון שימושים מראים היכן כל סוג של אנודה עושה את הטוב ביותר והיכן הוא נופל. הבנת הגורמים הספציפיים ליישום-תעזור לך לבחור את החומר הטוב ביותר.
כלור-סביבות ייצור אלקלי
אנודות גרפיט שלטו בעבר בייצור אלקלי-כלור אך סבלו משיעורי צריכה גבוהים, ושחררו 0.4-0.6 ק"ג CO₂ לק"ג כלור שהופק.אנודות טיטניום MMOחולל מהפכה במגזר הזה-שפועל ברציפות במשך 5–10+ שנים ללא החלפה. הם מאפשרים צפיפות זרם גבוהה יותר תוך הפחתת שטח האלקטרודה ב-30-50%. פוטנציאל יתר של כלור יורד ב-400-600 mV, חוסך למעלה מ-1 קילוואט-שעה לק"ג כלור, מה שהופך את האנודות של MMO לסטנדרט בתעשייה.

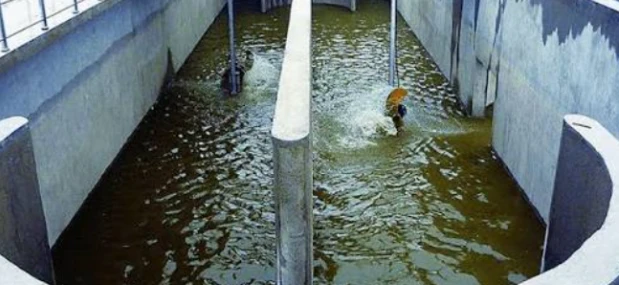

יישומים לטיפול בשפכים
אנודות גרפיט מתפקדות בצורה נאותה בשפכים פחות אגרסיביים עם עלויות ראשוניות נמוכות יותר. אנודות טיטניום MMO מדגימות יתרונות ברורים במערכות מסחריות המטפלות בזרמים כימיים מורכבים. פעילות קטליטית גבוהה יותר יוצרת רדיקלי הידרוקסיל בצורה יעילה יותר, ומאיצה הרס מזהמים. יציבות ממדית שומרת על מרווח אלקטרודות עקבי, מה שמבטיח ביצועי טיפול צפויים. מתקנים עירוניים העוברים מאנודות גרפיט לאנודות MMO משיגים בדרך כלל הפחתת עלויות תפעול של 40-60% במשך חמש שנים למרות השקעה גבוהה יותר מראש.
פעולות חישוק וגימור מתכת
אנודות גרפיט מתפרקות מהר יותר בתנאי ציפוי אגרסיביים עם חומרי חמצון חזקים. אנודות טיטניום של MMO מציעות עמידות כימית מעולה כמעט בכל הכימיות של הציפוי, ומבטלות זיהום פחמן שפוגע באיכות הגימור. ממדים יציבים שומרים על מרווח קתודה עקבי של-אנודה, משפרים את חלוקת הזרם ואת אחידות הציפוי. אלקטרופלטרים העוברים לטכנולוגיית MMO משיגים בדרך כלל הפחתת פגמים של 20-35% תוך הוזלה משמעותית של עלויות התחזוקה.
בדיקה מכנית של אנודת טיטניום MMO לעומת אנודת גרפיט: חוזק ועמידות
בנוסף לביצועים אלקטרוכימיים, איכויות מכניות מחליטות כמה קל לטפל בה, כמה גמישה ההתקנה יכולה להיות ועד כמה היא יכולה להתמודד עם מתחי הפעלה.
הגרפיט שביר, עם סדקים תכופים במהלך הטיפול-מבחני נפילה מראים שבירה ב-3-8% מהמקרים. אנודות MMO כוללות מצעי טיטניום עם חוזק מתיחה העולה על 500 MPa עבור ציונים טהורים מבחינה מסחרית. החוסן המכני הזה מפשט את הטיפול ומאפשר עיצובי חתך- קטנים יותר. נתוני שדה מראים שבירה של האנודה של MMO במהלך משלוח והתקנה מתחת ל-0.1%, בהשוואה ל-3-8% עבור חלופות גרפיט.
שינויים בטמפרטורה במהלך הפעלה וכיבוי מטילים מתח תרמי. ההתרחבות של גרפיט מייצרת שינויים ממדיים שיכולים לשחרר חיבורים. אנודות טיטניום MMO מציעות יציבות מימדית מעולה-ההתפשטות התרמית הנמוכה של טיטניום בשילוב עם הציפוי הדק שומרת על ממדים עקביים בטווחי טמפרטורות רחבים. יציבות זו מתגלה כבעלת ערך ביישומים עם שינויי טמפרטורה מהירים או רכיבה תרמית תכופה.
בדיקת איכות של אנודת טיטניום MMO לעומת אנודת גרפיט: בדיקת הרכב וציפוי
מוצרי אלקטרודה יוקרתיים מובדלים מאלה נחותים על ידי בקרת איכות קפדנית. הידיעה כיצד מתבצעות בדיקות עוזרת לקונים לשפוט את הכישורים של המוכר ואת איכות המוצר.
איכות האנודה של הגרפיט נשפטת בעיקר לפי מידת הטהור של הפחמן, כמה אפר יש לו ועד כמה המבנה קבוע. בדיקות סטנדרטיות כוללות מציאת ההתנגדות החשמלית, צפיפות המסה ורמות הטומאה באמצעות שיטות אופטיות. די בבדיקות הפשוטות האלה כדי לוודא שפריטי גרפיט הם באיכות טובה.

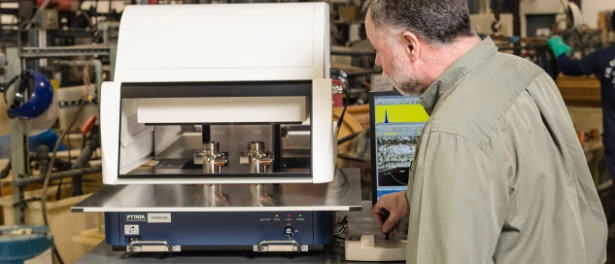

עֲבוּראנודת titanium mmoניתוח, יש צורך בשיטות מדעיות מורכבות יותר. ספקטרוסקופיה של קרני רנטגן בודקת את איפור הציפוי ואת כמות המתכות יקרות הערך המוטענות. זה מוודא שתכולת המתכת האצילה המיועדת עומדת בדרישות העיצוב. מיקרוסקופיה אלקטרונית סורקת בוחנת את צורת השכבה כדי למצוא פגמים כמו סדקים, דלמינציה או כיסוי לא אחיד. שיטות מתקדמות כמו אלה זקוקות לכלים מיוחדים ולעובדים מיומנים, אך הן מציעות אבטחת איכות מלאה.
בדיקת הידבקות ותקינות ציפוי
אנודות גרפיט בדרך כלל לא עוברות בדיקות הדבקה מכיוון שברוב המקרים אין עליהן שום שכבות. כאשר מטופלים או ספוג, בדיקת עיניים ומדדים של צפיפות הם כל מה שצריך.
הדבקת ציפוי היא גורם איכות חשוב מאוד למוצרי אנודה טיטניום של mmo. במהלך בדיקת הלם תרמי, אנודות מועברות בין טמפרטורות גבוהות מאוד לנמוכות מאוד כדי לוודא שההידבקות של הציפוי יכולה לעמוד בלחצים תרמיים מעשיים. בבדיקות כיפוף, כוח מכני מופעל תוך כדי מעקב אחר סדקים או דה למינציה של הציפוי. במבחני חיים מואצים אלקטרוכימיים, אנודות עוברות רמות זרם גבוהות מאוד כדי להעריך כמה זמן הן יחזיקו מעמד בשימוש רגיל. בדיקות אלו נעשות על דגימות ייצור על ידי יצרנים בעלי מוניטין, המהווה הוכחה לאיכות.
בדיקת קבלה לאנודה גרפיט כוללת בדרך כלל מדידת גודל האנודה, בדיקת ההתנגדות החשמלית שלה וחיפוש אחר פגמים ברורים. הבדיקות הבסיסיות הללו מוודאות שהסחורה עומדת בדרישות המינימום, אך הן אינן אומרות לנו הרבה על מידת התפקוד שלהן בפועל.
ניתוח אלקטרוכימי חורג מהמפרט הבסיסי בבדיקת האנודה המלאה של mmo טיטניום. אנו יכולים להיות בטוחים שהפעילות הקטליטית עומדת ביעדי התכנון על ידי מדידת עקומת הקיטוב. בדיקת חיים מואצת מגלה את הביצועים הממוצעים ואת מספר השנים הצפוי שמשהו יעבוד. מיפוי התפשטות הזרם מוודא שהפעילות האלקטרוכימית זהה על כל משטח האנודה. שיטות אימות קפדניות אלו מפרידות בין מוכרים של אנודות ממו טיטניום מובחרים מאלה שהמוצרים שלהם מקובלים רק במעט.
מַסְקָנָה
כאשר משווים את הביצועים של אנודת ה-mmo טיטניום לאנודת הגרפיט, ניתן לראות הבדלים ברורים בכל התחומים החשובים. במצבים מוגבלים מסוימים, אנודות גרפיט זולות יותר לקנייה ועובדות מספיק טוב, אבלאנודת titanium mmoהטכנולוגיה טובה יותר במה שהיא עושה, מחזיקה מעמד זמן רב יותר, זקוקה פחות תחזוקה ויש לה עלות כוללת נמוכה יותר של בעלות עבור רוב היישומים האלקטרוכימיים.
אנודות טיטניום Mmo יקרות יותר בהתחלה, אבל הן חוסכות לך הרבה כסף בטווח הארוך הודות לפעילות הכימית המצוינת שלהן, החוזק המכני והיכולת לשמור על צורתן. יותר ויותר תעשיות, מייצור כלור-אלקלי ועד לטיפול בשפכים, מבינות את היתרונות הללו. זה עוזר לטכנולוגיית MMO להמשיך להגדיל את נתח השוק שלה.
כדי לבחור את חומר האנודה הטוב ביותר, עליך לחשוב על צרכי היישום הייחודיים שלך, מצבים תפעוליים וגורמי עלות. עם זאת, אנודות טיטניום של mmo מציגות באופן קבוע ביצועים טובים יותר מחלופות גרפיט בשימושים תובעניים שמעריכים אמינות, יעילות וערך-לטווח ארוך.
שאלות נפוצות
1. כמה זמן מחזיקה אנודת טיטניום MMO בהשוואה לאנודת גרפיט?
+
-
בשימושים אלקטרוכימיים תעשייתיים, אנודות טיטניום של mmo פועלות בדרך כלל ללא הפסקה במשך 5 עד 10 שנים, אך חלק מהמתקנים היו בשימוש במשך יותר מ-15 שנים בנסיבות מושלמות. מכיוון שאנודות גרפיט ניתנות להחלפה, יש להחליף אותן כל 6 עד 24 חודשים, בהתבסס על הסביבה הכימית וצפיפות הזרם. בגלל ההבדל העצום הזה בתוחלת החיים, אין צורך להחליף מערכות אנודה טיטניום של mmo כל כך הרבה פעמים, מה שחוסך כסף וזמן בהשוואה לאפשרויות גרפיט.
2. האם אנודות טיטניום MMO יכולות להתמודד עם צפיפות זרם גבוהה יותר מאנודות גרפיט?
+
-
כַּמוּבָן. אנודות titanium mmo פועלות בדרך כלל ברמות נוכחיות של 2,000 עד 10,000 A/m², אך חלק מהאלודות שעוצבו במיוחד יכולות להתמודד עם עומסים גבוהים אף יותר. אנודות גרפיט מגיעות בדרך כלל לנקודה הגבוהה ביותר שלהן בסביבות 1,500 עד 2,500 A/m² לפני שהן מתחילות להשתמש ביותר מדי זרם ויש להן בעיות. יכולת טובה יותר זו להתמודד עם זרם פירושה שהגדרות האנודה של mmo טיטניום יכולות להפיק יותר עם פחות שטח אלקטרודה, מה שמוריד את גודל הציוד ואת העלויות הראשוניות.
3. האם אנודות טיטניום MMO מתאימות לכל היישומים האלקטרוכימיים?
+
-
למרות שאנודות titanium mmo עובדות מצוין ברוב המצבים, אפשרויות אחרות עשויות להיות טובות יותר במקרים מסוימים. אלקטרוליזה של מלח מותך בטמפרטורות גבוהות מאוד זקוקה לפעמים לחומרים מיוחדים. גרפיט עשוי להיות בחירה טובה עבור כמה מחקרי מעבדה-שרוצים להשתמש באלקטרודות זרוקות. אבל עבור ייצור כלור תעשייתי-בקנה מידה גדול, טיפול במים, ציפוי אלקטרוני, מיצוי מתכות ומשימות דומות אחרות, טכנולוגיית האנודה של mmo titanium היא האפשרות הטובה ביותר מכיוון שהיא מציעה את הביצועים, האמינות והעלות האפקטיבית הטובות ביותר.
לִבחוֹרNAVI טיטניוםכספק המהימן שלך ל-MMO טיטניום אנודה
עובדים עם הימיןאנודת titanium mmoהספק חשוב מאוד כאשר הפעילות שלך צריכה-ביצועים אלקטרוכימיים ברמה גבוהה. NAVI Titanium משתמשת בטכניקות ייצור מתקדמות ובבקרת איכות קפדנית לייצור אנודות titanium mmo עילית שעוברות על מה שהשוק דורש. מתקני הייצור שלנו הם בשטח של 100,000 מ"ר והם בעלי אישור GMP-. יש להם את טכנולוגיית הציפוי העדכנית ביותר ושיטות בדיקת איכות מדויקות שאושרו על ידי ה-FDA האמריקאי, ה-EU GMP וגופים רגולטוריים זרים אחרים.
כספקים מוסמכים ל-24 חברות בינלאומיות-מוכרות בתעשיית התרופות, האלקטרוכימיה והחומרים המתקדמים, אנו יודעים לענות על צורכי היישום המחמירים ביותר ולספק פתרונות שפועלים באופן אמין במצבים הגרועים ביותר. מבנה התמחור הברור שלנו, ההבטחות המדויקות לזמן ההובלה-והעזרה הטכנית המלאה שלנו מבטיחים שהפרויקט שלך עובד מהתכנון הראשוני ועד לתפעול-לטווח ארוך.
כל אנודת טיטניום של NAVI Titanium mmo עוברת שלוש רמות של בקרת איכות: בדיקה במפעל, ניתוח על ידי מחלקת QA/QC עצמאית והסמכה על ידי צד שלישי. זה מוודא שהסחורה שאתה מקבל עומדת בכל הדרישות שלך. גלה מה מייחד את NAVI Titanium ומדוע מנהיגים עסקיים ברחבי העולם סומכים על פתרונות החשמל שלנו.
מוכן לייעל את הפעולות האלקטרוכימיות שלך עם אנודות ממו טיטניום מובחרות? צור קשר עם הצוות הטכני שלנו עוד היום בטלפוןsales@ntitanium.comכדי לדון בדרישות הספציפיות שלך ולקבל המלצות מפורטות למוצר המותאמות ליישום שלך.
הפניות
1. חן, ג' (2004). "טכנולוגיות אלקטרוכימיות בטיפול בשפכים". טכנולוגיית הפרדה וטיהור, 38(1), 11-41.
2. Trasatti, S. (2000). "אלקטרוקטליזה: הבנת ההצלחה של DSA." אלקטרוכימיקה אקטה, 45(15-16), 2377-2385.
3. קראפט, א' (2007). "יהלום מסומם: סקירה קומפקטית על חומר אלקטרודה חדש ורב-תכליתי." International Journal of Electrochemical Science, 2(5), 355-385.
4. Comninellis, C., & Chen, G. (2010). "אלקטרוכימיה לאיכות הסביבה". Springer Science & Business Media, ניו יורק.
5. Schmittinger, P., Florkiewicz, T., Curlin, LC, Lüke, B., Scannell, R., Navin, T., Selfel, E., & Bartsch, R. (2012). "כלור" באנציקלופדיה לכימיה תעשייתית של אולמן. Wiley-VCH Verlag GmbH & Co., Weinheim.
6. Martínez-Huitle, CA, & Ferro, S. (2006). "חמצון אלקטרוכימי של מזהמים אורגניים לטיפול בשפכים: תהליכים ישירים ועקיפים". Chemical Society Reviews, 35(12), 1324-1340.
